平行式双闸板闸阀

技术参数

产品型号：z944h

公称通径：dn15~900mm

公称压力：pn1.6~4.0mpa

工作温度：-29℃~425℃

适用介质：水、蒸汽、油品、气体等




产品详情

产品概述

本产品动作可靠，适用于气、液介质输送管路的紧急切断或排放，可用在高温、高压、防爆、防腐蚀等环境条件下。已广泛应用于石油、化工、电力、冶金、轻纺、油库等行业。


主要性能参数

气动阀门气 缸单程参考 耗气量(m3 )dn(mm)≤5065~80100125150200250300
耗气量0.0030.0080.0120.0230.0270.0780.0960.165
dn(mm)350400450500600700800900
耗气量0.1850.2610.2920.5050.8691.0511.5681.809
适用介质水、蒸汽、油品、气体等
适用介质温度（℃）低温：-46~345、中温：-29~425、高温：450~600
气缸气源压力（mpa)0.3~0.7
阀门开关 全行程切 断时间 (s)dn15~32(mm)<2
dn40~100(mm)<4
dn125~200(mm)<8
dn250~400(mm)<16
dn450~600(mm)<26
dn700~900(mm)<40
阀门泄漏等级按照gb/t 4213、fci 70-2（asme b16.104）标准，泄漏等级为v级
气源接口尺寸（mm)≤dn100dn150~dn200dn250~dn400≥dn100
npt1/4-φ8npt1/4~npt3/8-φ8npt3/8~npt1/2-φ10/φ12npt1/2-φ16

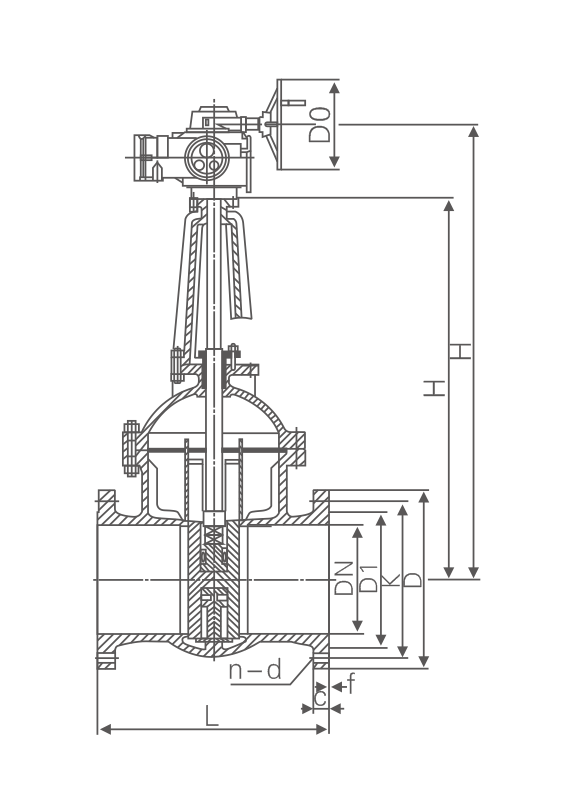

外形连接尺寸

公称 压力 pn (mpa)公称 通径 dn外形尺寸连接尺寸密封面（rf）参考 重量
（kg）
l基本系列代号hh1l1d0dkn-dcd1f
3(短)1/15(长)
1.61510813047238018525095654-141645227
20117150485390185250105754-141858230
25127160490400185250115854-141868232
321401805304141852501401004-181878235
401652406004301852501501104-181888242
501782507294881852501651254-1818102257
651902708025501852501851458-1818122268
802032808916041852502001608-1820138280
10022930010517101852502201808-18201582100
12525432512837401852502502108-18221882125
15026735013859251852502852408-22222122155
2002924001700111925835034029512-22242682265
2503304501904122625835040535512-26263202350
3003565002245143825835046041012-26283782470
3503815502620164029040052047016-26304282640
40040660027151400*29040058052516-30324902840
45043265028401550*44565064058520-304055021200
50045770032201700*44565071565020-334461021380
60050880037501900*48065084077020-365472521620
70061090043652280*48065091084024-364279522780
800711100048902504*525900102595024-394290024215
900711110053052725*5309001125105028-3944100024850
